ما هو شنايدر ILM0702P01A0000 وكيف يدعم الحركة المؤازرة المدمجة؟

ما هو شنايدر ILM0702P01A0000؟

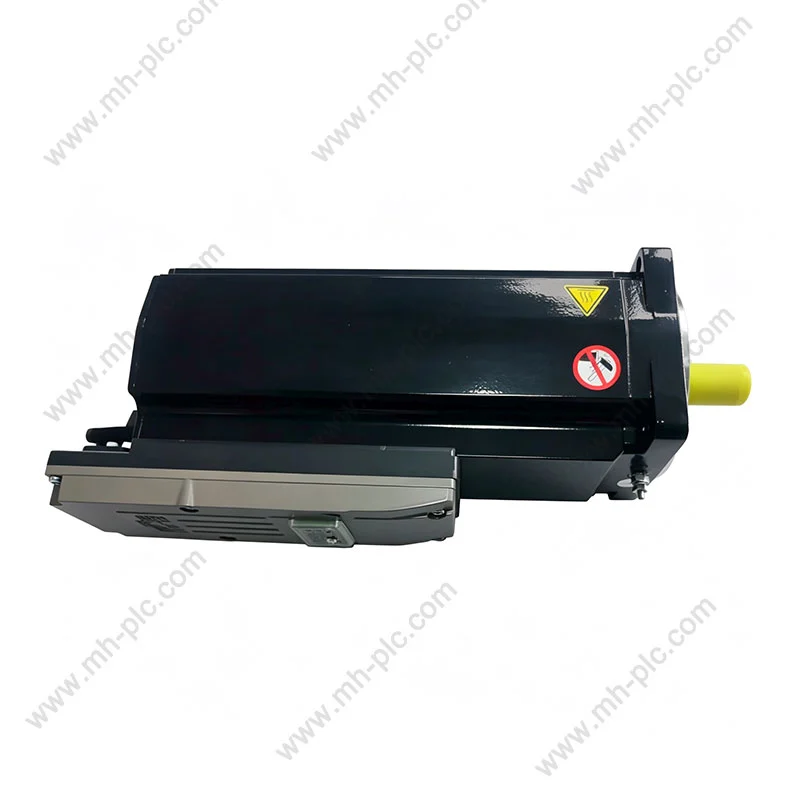

شنايدر ILM0702P01A0000 هو محرك سيرفو متكامل Lexium 62 ILM مصمم لهندسة التحكم في الحركة PacDrive 3. تصنفه شركة شنايدر إلكتريك على أنه محرك مؤازر متكامل مع عزم دوران متواصل يبلغ 1.7 نيوتن متر، وقدرة خرج اسمية تبلغ 720 واط، وسرعة اسمية تبلغ 6000 دورة في الدقيقة. لا يتضمن التكوين المحدد فرامل تثبيت.

على عكس الترتيب التقليدي الذي يمكن فيه تركيب المحرك وإلكترونيات القيادة بشكل منفصل، فإن وحدة المؤازرة المدمجة تجلب وظائف القيادة المهمة إلى الوحدة الموجودة على جانب المحرك. يمكن أن تكون هذه البنية مفيدة بشكل خاص في الآلات ذات المحاور المتعددة أو الأقسام الميكانيكية المعيارية حيث يعد تقليل أجهزة الخزانة وتبسيط التوصيلات من أهداف التصميم المهمة.

تصف شنايدر إلكتريك بنية ILM بأنها تدعم تقنية التوصيل والتشغيل، والتوصيل البيني السريع من خلال الكابلات الهجينة، وتقليل مساحة الأسلاك والخزانة. تنص معلومات المنتج الخاصة بالشركة المصنعة على أن التصميم يمكن أن يوفر كابلات أقل بنسبة تصل إلى 70%، ومساحة أقل للخزانة بنسبة تصل إلى 90%، ووقت توصيل أقل بنسبة تصل إلى 90%، اعتمادًا على التطبيق وتكوين النظام.

كيف تعمل البنية المؤازرة المتكاملة؟

المفهوم الرئيسي هو اللامركزية. بدلاً من تركيز كل مكون محرك الأقراص في خزانة كهربائية مركزية، تعمل وحدات المؤازرة المدمجة على نقل جزء من أجهزة التحكم في الحركة بالقرب من المحور الميكانيكي.

يمكن أن يكون هذا النهج مفيدًا للآلات التي تحتوي على العديد من المحاور التي يتم التحكم فيها بشكل مستقل. يمكن أن تحتوي الآلة المعيارية على وحدات ميكانيكية موجودة في مواقع مختلفة بينما تظل أجهزة الحركة قريبة من المحرك ذي الصلة. يمكن أن تكون النتيجة تخطيطًا أنظف للآلة وعددًا أقل من التوصيلات الفردية الطويلة بين الخزانة المركزية وكل محور.

يكون التصميم ذا أهمية خاصة عندما يحتاج صانعو الآلات إلى تحقيق التوازن بين الحركة الدقيقة ومساحة الخزانة المحدودة. ومع ذلك، لا ينبغي اختيار محرك متكامل لمجرد أن حجمه المادي أو قدرته المقدرة تبدو مناسبة. يجب أيضًا التحقق من التوافق الكهربائي، وبنية وحدة التحكم، ومتطلبات التغذية الراجعة، وتصميم الكابلات، والظروف الحرارية، والتحميل الميكانيكي، ومتطلبات سلامة الماكينة.

ما هي المواصفات الرئيسية؟

توفر المواصفات التالية نقطة بداية عملية لتقييم ILM0702P01A0000. تحدد معلومات منتج شنايدر إلكتريك والوثائق الفنية القيم الأساسية الموضحة أدناه.

تسرد بيانات الموزع الخارجي أيضًا قطر العمود 11 مم، وحجم الحافة 70 مم، والطول الإجمالي 226 مم لهذا الطراز. ومع ذلك، بالنسبة للتصميم النهائي للآلة، يجب التعامل مع رسومات الأبعاد والوثائق الفنية الحالية للشركة المصنعة كمرجع متحكم.

كيف ينبغي فهم عزم الدوران والسرعة؟

من الأخطاء الشائعة في اختيار المؤازرة النظر إلى السرعة القصوى فقط. يتطلب محور الحركة الناجح أن يلبي المحرك ملف تعريف سرعة عزم الدوران الكامل للتطبيق.

يتمتع ILM0702P01A0000 بسرعة اسمية تبلغ 6000 دورة في الدقيقة وعزم دوران مستمر يبلغ 1.7 نيوتن متر. يبلغ ذروة عزم الدوران الموثق 7.6 نيوتن متر. وينبغي تفسير هذه الأرقام ضمن ظروف التشغيل الخاصة بالشركة المصنعة بدلاً من معاملتها كقيم قابلة للتبديل.

• عزم الدوران المستمر:ذات الصلة بالأحمال التي يجب الحفاظ عليها لفترات أطول.
• ذروة عزم الدوران:ذات الصلة بالتسارع أو التباطؤ أو قمم الحمل قصيرة المدة.
• السرعة الاسمية:يساعد في تحديد ما إذا كان المحرك يمكنه تلبية دورة الماكينة المطلوبة.
• تحميل الجمود:يؤثر على أداء التسارع وضبط المؤازرة.
• نسبة الإرسال:يغير متطلبات عزم الدوران والسرعة التي يراها المحرك.

ولذلك يجب على المهندسين حساب عزم دوران الحمل الفعلي، وعزم دوران التسارع، والقصور الذاتي المنعكس، ودورة التشغيل، وسرعة التشغيل المطلوبة قبل التأكد من المحرك.

لماذا تعتبر التعليقات مهمة؟

تعتمد أنظمة المؤازرة على ردود الفعل لتحديد ما يفعله المحرك بالفعل. يستخدم ILM0702P01A0000 ردود فعل SinCos Hiperface ذات الدورة الواحدة المطلقة، مع تحديد وثائق الشركة المصنعة 128 فترة لدقة ردود الفعل السريعة.

من الناحية العملية، تساعد التغذية الراجعة نظام التحكم على مراقبة الموضع والسرعة بحيث يمكن مقارنة الحركة الموجهة بالسلوك الحركي الفعلي. يعد هذا أمرًا ضروريًا للتطبيقات التي تتطلب تحديد المواقع بشكل متكرر، ومحاور منسقة، وتسارع يمكن التحكم فيه، وملفات تعريف دقيقة للحركة.

عند استبدال محرك سيرفو موجود، يجب على المهندسين التحقق من نوع التغذية المرتدة بدلاً من افتراض أن محركًا آخر بنفس القوة وعزم الدوران سوف يتواصل بشكل صحيح مع نظام التحكم الحالي.

كيف يمكن تبسيط أسلاك الآلة؟

إحدى المزايا المركزية لبنية ILM هي أسلوبها في التعامل مع أسلاك الماكينة. تصف شنايدر إلكتريك التوصيل البيني السريع باستخدام الكابلات الهجينة لمستويات الإشارة والطاقة وتسلط الضوء على التخفيضات المحتملة في الكابلات ومساحة الخزانة ووقت الأسلاك.

يمكن أن يكون هذا مفيدًا بشكل خاص في الآلات ذات المحاور المتعددة. قد تتطلب البنى التقليدية قوة محرك متعددة، وردود فعل، ووصلات تحكم للتنقل بين الخزانة والمحركات الفردية. يمكن للبنية اللامركزية تغيير هذا الترتيب المادي وتبسيط نمطية الماكينة.

أين يمكن استخدام محرك سيرفو هذا؟

تم تصميم ILM0702P01A0000 لبنيات التحكم في الحركة الصناعية بدلاً من تطبيقات المحركات ذات الأغراض العامة. يمكن أخذ تصميمها المتكامل في الاعتبار لمحاور الماكينة التي تتطلب تحديد موضع متحكم فيه وحركة منسقة وبنية محرك لامركزية.

تعتمد ملاءمة التطبيق على تصميم النظام الكامل. يجب تقييم عزم دوران المحرك وسرعته وردود أفعاله وتقييمه البيئي والواجهة الميكانيكية وتوافق وحدة التحكم ودورة العمل قبل النشر.

ما الذي يجب على المهندسين التحقق منه قبل التثبيت؟

يعد التحديد الصحيح مهمًا بشكل خاص عند شراء أو استبدال مكونات الأتمتة الصناعية. قبل تثبيت ILM0702P01A0000، ضع في اعتبارك قائمة التحقق التالية:

1. رقم الموديل:تأكد من أن رقم الجزء الكامل هو ILM0702P01A0000.
2. تكوين الفرامل:تم تحديد هذا الطراز بدون فرامل تثبيت.
3. متطلبات الطاقة:تأكد من أن البنية الكهربائية للنظام متوافقة مع نطاق الإمداد الموثق بـ 250-700 فولت.
4. توافق وحدة التحكم:تأكد من التوافق مع بنية PacDrive 3 ووحدة التحكم في الحركة المقصودة.
5. تعليق:تأكد من أن نظام التحكم يدعم ترتيب الملاحظات المحدد.
6. الأبعاد الميكانيكية:تحقق من الحافة، وقطر العمود، وطول العمود، واتجاه التركيب، والخلوص المتاح.
7. خصائص التحميل:حساب عزم الدوران، والقصور الذاتي، والتسارع، والسرعة، ودورة العمل.
8. الكابلات:استخدم الكابل المعتمد الصحيح وترتيب الاتصال الخاص بالنظام.
9. بيئة:تأكد من درجة الحرارة والغبار والرطوبة والاهتزاز وظروف التثبيت مقابل الوثائق المعمول بها.

ما هي قضايا الصيانة التي ينبغي النظر فيها؟

تعد المحركات المؤازرة مكونات دقيقة، لذا يجب أن تركز الصيانة على ظروف التشغيل بالإضافة إلى المحرك نفسه. يمكن أن تؤثر الحرارة المفرطة أو التلوث أو المحاذاة الميكانيكية الخاطئة أو تلف الكابل أو الاهتزاز غير العادي أو التحميل غير الطبيعي على أداء النظام.

• فحص ظروف التركيب الميكانيكي واقتران العمود.
• تحقق من الكابلات والموصلات بحثًا عن أي تآكل أو تلف واضح.
• مراقبة الزيادات غير الطبيعية في درجات الحرارة.
• التحقق من الاهتزازات أو الضوضاء غير المتوقعة.
• مراجعة الموقف المتكرر أو أخطاء الحركة.
• حافظ على المحرك ومنطقة التثبيت المحيطة ضمن الظروف البيئية المحددة.
• استخدم وثائق الشركة المصنعة عند تشخيص الملاحظات أو الاتصالات أو الأخطاء المتعلقة بمحرك الأقراص.

توفر شنايدر إلكتريك حاليًا وثائق المنتج وتنزيلات البرامج وموارد اختيار المنتج ومعلومات الاستبدال/الاستبدال من صفحة المنتج الخاصة بها.

ما الذي يجب على المشترين التحقق منه قبل الشراء؟

تتطلب عمليات شراء الأتمتة الصناعية أكثر من مجرد مطابقة اسم المنتج. يجب على المشتري تحديد ما إذا كان المكون المعروض يتطابق تمامًا مع تكوين الجهاز المطلوب.

توضح معلومات الموزع الحالية سبب وجوب التحقق من المخزون والسعر في وقت الشراء. على سبيل المثال، يختلف التوفر والأسعار المدرجة حسب الموزع والمنطقة، في حين أن الصفحات الإقليمية الخاصة بشركة شنايدر إلكتريك قد تعرض أسعارًا إرشادية ومعلومات شراء خاصة بهذا السوق.

البنية المؤازرة المتكاملة مقابل محركات الأقراص التقليدية

لا ينبغي التعامل مع أي من الهندسة المعمارية على أنها مناسبة عالميًا. يعتمد الاختيار الصحيح على طوبولوجيا الماكينة، وعدد المحاور، وقيود الخزانة، والظروف البيئية، ومتطلبات الخدمة، وهندسة التحكم، وتصميم التثبيت الإجمالي.

الأسئلة المتداولة

الاعتبارات النهائية

شنايدر ILM0702P01A0000 هو محرك سيرفو متكامل متخصص في عائلة Lexium 62 ILM. إن إنتاجه الاسمي 720 واط، وعزم الدوران المستمر 1.7 نيوتن متر، والسرعة الاسمية 6000 دورة في الدقيقة، وردود الفعل المطلقة SinCos Hiperface بدورة واحدة، والتكوين الخالي من الفرامل يجعله مكونًا محددًا بوضوح بدلاً من محرك سيرفو عام.

تعتبر هندستها المعمارية المتكاملة ذات صلة بشكل خاص ببناة الآلات الذين يعملون مع معدات التشغيل الآلي المعيارية أو متعددة المحاور أو ذات المساحة المحدودة. يمكن أن يؤدي التخفيض المحتمل في مساحة الخزانة والأسلاك إلى تبسيط بنية الماكينة، في حين أن التصميم المثبت في الميدان يمكن أن يدعم المزيد من تخطيطات المعدات الموزعة. تسلط شنايدر إلكتريك الضوء بشكل خاص على التخفيضات في الكابلات ومساحة الخزانة ووقت الأسلاك كخصائص لنهج ILM.

بالنسبة لمشروعات الشراء والاستبدال، فإن الخطوة الأكثر أهمية هي التحقق من التكوين الكامل بدلاً من مطابقة النموذج من خلال المظهر أو القوة فقط. يجب مراجعة التوافق الكهربائي، وبنية وحدة التحكم، والتغذية الراجعة، والأبعاد الميكانيكية، ومتطلبات الفرامل، والظروف البيئية، وتكوين الكابل، وحمل الماكينة قبل التثبيت.
