ما الذي يجعل شنايدر ILM1001P01A0000 حلاً عمليًا ومتكاملًا للأجهزة؟

في أتمتة الآلات الحديثة، يعتمد أداء الحركة على أكثر من قوة المحرك وحدها. يحتاج المهندسون أيضًا إلى مراعاة مساحة الخزانة، وتعقيد الأسلاك، ودقة التغذية الراجعة، متطلبات التثبيت، وسعة عزم الدوران، وإمكانية الخدمة على المدى الطويل. الشنايدر ILM1001P01A0000يعالج هذه التحديات من خلال الجمع بين المؤازرة المحرك وبنية القيادة المتكاملة في مكون حركة واحد مثبت في الميدان.

فهم شنايدر ILM1001P01A0000

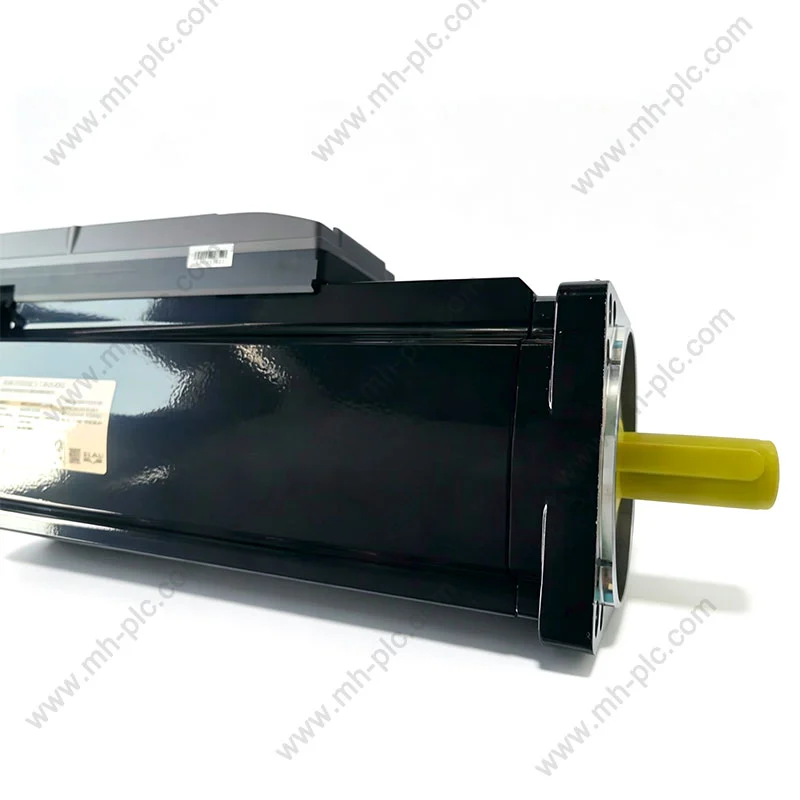

إن Schneider ILM1001P01A0000 ليس مجرد محرك سيرفو تقليدي مستقل. إنه ينتمي إلى عائلة Lexium 62 ILM ويدمج إلكترونيات القيادة مع المحرك، السماح بوضع مكون الحركة بالقرب من آلية الماكينة بدلاً من ذلك بدلاً من مطالبة جميع إلكترونيات القيادة بالبقاء داخل خزانة التحكم المركزية. تحدد شنايدر إلكتريك الجهاز على أنه محرك متكامل بمحرك 100 ملم شفة، ومكدس محرك واحد، وعمود أملس، وردود فعل SinCos أحادية الدوران، ولا يوجد فرامل.

يمكن أن تكون هذه البنية ذات قيمة خاصة بالنسبة للآلات المعيارية. بدلا من تصميم كل محور حركة حول الترتيب التقليدي للمحرك بالإضافة إلى الخزانة، يستطيع صانعو الآلات توزيع مكونات الحركة بشكل أقرب إلى وحدات الآلة الفردية. يمكن أن تكون النتيجة بنية أكثر نظافة للآلة وربما توسعًا أبسط مطلوب عدة محاور مستقلة.

المواصفات الرئيسية في لمحة

التعريف الفني الصحيح هو الخطوة الأولى عند اختيار أجهزة بديلة مكون. تعتمد المواصفات التالية على بيانات المنتج الخاصة بالشركة المصنعة والوثائق الفنية الداعمة.

يجب دائمًا التحقق من المواصفات وفقًا لأحدث وثائق الشركة المصنعة والتكوين الدقيق للجهاز قبل التثبيت.

كيف تساعد بنية المؤازرة المتكاملة

عادةً ما تقوم أنظمة المؤازرة التقليدية بفصل المحرك عن محرك الأقراص. هذا الترتيب يمكن أن تعمل بشكل جيد للغاية، ولكنها قد تتطلب مساحة خزانة كبيرة، وكابلات الطاقة، أسلاك التغذية المرتدة، والأعمال الهندسية الإضافية عندما تحتوي الآلة على عدة محاور.

تتخذ بنية ILM أسلوبًا مختلفًا من خلال دمج محرك الأقراص مباشرة مع محرك سيرفو. بالنسبة للآلات المعيارية، يمكن أن يؤدي ذلك إلى تقليل كمية أجهزة الحركة التي يجب أن تتركز في الخزانة الكهربائية الرئيسية.

يعتمد التخفيض الفعلي في الأسلاك وحجم الخزانة ووقت التثبيت على تصميم النظام الكامل. ولذلك ينبغي تقييم هذه الفوائد على مستوى الآلة، بدلاً من افتراضها من مواصفات المحرك وحدها.

مشاكل التحكم في الحركة الشائعة التي يمكن معالجتها

يجب أن يبدأ اختيار محرك سيرفو بمشاكل الآلة وليس بمشاكلها رقم الكتالوج. العديد من المشكلات المتكررة تجعل تقنية المؤازرة المتكاملة جذابة لبناة المعدات الحديثة.

1. مساحة محدودة للخزانة الكهربائية:يمكن للآلات التي تحتوي على العديد من المحاور المؤازرة أن تستهلك حجمًا كبيرًا من الخزانة بسرعة. أ يمكن أن تساعد البنية الموزعة في نقل بعض وظائف الحركة بالقرب من المحاور.
2. الأسلاك المعقدة لمحرك الأقراص:يمكن أن تشتمل الأنظمة التقليدية على قوة محرك منفصلة، ​​وردود فعل، واتصالات تحكم. يمكن للبنية المتكاملة المصممة بشكل صحيح أن تقلل من التعقيد بشكل عام استراتيجية الاتصال.
3. توسيع الآلة المعيارية الصعبة:تحتاج الآلات في كثير من الأحيان إلى محطات اختيارية أو وحدات حركة إضافية. ا موزعة يمكن للهندسة المؤازرة أن تدعم تخطيطات ميكانيكية أكثر مرونة.
4. عدم تناسق الموضع:ردود الفعل الموثوقة ضرورية للحركة الخاضعة للرقابة. يستخدم ILM1001P01A0000 نظام ردود الفعل المطلق SinCos Hiperface أحادي المنعطف.
5. عدم اليقين في الاستبدال:شراء محرك ذو مظهر مماثل دون التحقق من العمود، والفرامل، والتغذية الراجعة، والطاقة، ومواصفات التركيب يمكن أن تؤدي إلى مشاكل في التوافق.

ميزات الأداء التي تهم في الممارسة العملية

واحدة من أهم خصائص شنايدر ILM1001P01A0000 هي العلاقة بين القوة وعزم الدوران والسرعة والتغذية المرتدة. توفر الوحدة 600 واط اسمية خرج الطاقة وسرعة اسمية 3000 دورة في الدقيقة. ويبلغ عزم الدوران الاسمي 1.9 نيوتن متر، بينما تم تحديد عزم الدوران المستمر عند 2.5 نيوتن متر وذروة عزم الدوران عند 9.6 نيوتن متر.

لا ينبغي تفسير هذه الأرقام على أنها تصنيفات تشغيل قابلة للتبديل. ل على سبيل المثال، لا تعني قدرة عزم الدوران القصوى أن الآلة يمكنها العمل بشكل مستمر عند 9.6 نيوتن متر. دورة العمل الفعلية وملف التسارع والظروف الحرارية والحركة تحدد إعدادات وحدة التحكم ما إذا كان تطبيق معين مناسبًا أم لا.

التعليقات هي اعتبار مهم آخر. يستخدم النموذج دورة واحدة مطلقة نظام ردود الفعل SinCos Hiperface مع 128 فترة. بنية ردود الفعل هذه هي ذات صلة بشكل خاص بالتطبيقات التي يتم فيها التحكم في تحديد المواقع وردود الفعل السريعة تعتبر أساسية لأداء الآلة.

التطبيقات الصناعية المناسبة

نظرًا لأن ILM1001P01A0000 يعد جزءًا من النظام البيئي PacDrive 3، فإنه من المهم بشكل خاص ذات الصلة بالآلات الآلية التي تتطلب حركة مؤازرة منسقة. بالضبط تعتمد الملاءمة على وحدة التحكم الكاملة وهندسة الماكينة.

لا ينبغي اعتبار النموذج مناسبًا تلقائيًا لكل جهاز في هذه الأجهزة الفئات. تظل هندسة التطبيقات ضرورية، خاصة بالنسبة للقطاعات الرأسية المحاور، أو الأحمال ذات القصور الذاتي العالي، أو الآلات ذات الدورة العالية، أو البيئات ذات الميكانيكية غير العادية أو الظروف الحرارية.

اعتبارات التثبيت والتكامل

يبدأ التثبيت الناجح بالتوافق الميكانيكي. ILM1001P01A0000 يستخدم شفة محرك 100 مم وقطر عمود 19 مم، وطول عمود 40 مم. يتضمن ترتيب التركيب أربع فتحات تثبيت.

• تأكد من أبعاد شفة المحرك قبل التركيب الميكانيكي.
• تحقق من قطر العمود 19 مم مقابل أداة التوصيل أو ناقل الحركة.
• تأكد من طول العمود والتخليص الميكانيكي المتاح.
• تحقق من نمط فتحة التثبيت ومتطلبات التثبيت.
• تأكد من أن التطبيق لا يتطلب فرامل إمساك.
• التحقق من ردود الفعل وتوافق نظام التحكم.
• تحقق من متطلبات العرض المقدرة لنظام الحركة الكامل.
• مراجعة الظروف البيئية، بما في ذلك درجة الحرارة والتلوث والرطوبة.
• استخدم الكابلات والموصلات وإجراءات التأريض والحماية المناسبة.

تم تحديد النموذج بدون فرامل تثبيت. هذا مهم بشكل خاص ل المحاور العمودية أو التطبيقات التي يجب أن يظل فيها الحمل ثابتًا عند تشغيل الطاقة المؤازرة تتم إزالة. في مثل هذه الحالات، يجب على مصمم الآلة تحديد ما إذا كان مستقلاً أم لا مطلوب حل عقد ميكانيكي أو تكوين محرك مختلف.

ينبغي الرجوع إلى وثائق منتج شنايدر للحصول على التفاصيل الكهربائية الدقيقة، المتطلبات الميكانيكية والتشغيلية والسلامة المطبقة على التثبيت.

ما يجب التحقق منه قبل الطلب

غالبًا ما تفشل مشاريع الاستبدال لأن المشتري يؤكد فقط رقم القطعة ورقم القطعة المظهر الجسدي. تتحقق عملية الشراء الأفضل من التكوين الكامل.

يمكن أن يختلف التوفر أيضًا حسب المنطقة وقناة التوزيع. شنايدر إلكتريك تحدد قائمة المنتجات الحالية هذا النموذج كمنتج غير مخزون في الولايات المتحدة. سياق التوزيع، لذلك يجب على المشترين تأكيد المهلة الحالية والإقليمية التوافر بدلاً من افتراض المخزون الفوري.

اعتبارات الصيانة والموثوقية

تعتبر أنظمة المؤازرة مكونات حركة دقيقة، لذا يجب التركيز على الصيانة الوقائية على النظام الميكانيكي والكهربائي الكامل بدلاً من المحرك وحده.

1. فحص التوصيلات الميكانيكية:تحقق من أجهزة التثبيت والوصلات ومكونات ناقل الحركة للتأكد من عدم ارتخائها أو ارتداء غير طبيعي.
2. مراقبة سلوك التشغيل:يمكن أن يشير ذلك إلى اهتزاز غير متوقع أو ضوضاء أو ارتفاع في درجة الحرارة أو انحراف في تحديد المواقع تطوير المشاكل الميكانيكية أو الكهربائية.
3. التحقق من الكابلات:افحص توصيلات الطاقة والتغذية المرتدة بحثًا عن أي ضرر أو ارتخاء أو تلوث.
4. مراجعة تحميلات التطبيق:الآلة التي زادت حمولتها تدريجيًا قد تتجاوز في النهاية الحمولة الأصلية تصميم الحركة.
5. الحفاظ على الظروف البيئية الصحيحة:لا ينبغي تفسير حماية IP54 المحددة على أنها إذن لكشف الملفات المحرك إلى أي بيئة دون تقييم إضافي.
6. استخدم إجراءات الاستبدال الصحيحة:يجب أن يتبع الاستبدال وثائق شنايدر ذات الصلة وسلامة الماكينة الإجراءات.

الهدف من الصيانة ليس مجرد الحفاظ على تشغيل المحرك. هو الحفاظ دقة تحديد المواقع، وأداء الدورة المتوقع، والسلامة الميكانيكية وبشكل عام توافر المعدات.
