ما الذي يجعل Schneider ILM1003P01A0000 حلاً عمليًا لتطبيقات المؤازرة المطلوبة؟

ملخص المقال

غالبًا ما تتطلب المعدات الآلية الحديثة تحديد المواقع بدقة، وبناء الماكينة المدمجة، وردود الفعل الموثوقة، والتشغيل المبسط. الشنايدر ILM1003P01A0000يعالج هذه المتطلبات من خلال الجمع بين وظائف المحرك والمحرك المؤازر في وحدة متكاملة مثبتة في الميدان. يمكن لهذه البنية أن تقلل من كمية المعدات المثبتة تقليديًا داخل خزانة التحكم مع دعم مفاهيم الماكينة المعيارية.

يشرح هذا المقال الخصائص الرئيسية لـ ILM1003P01A0000، وكيفية عمل بنيته المتكاملة، وأين يمكن أن يكون مفيدًا، وما هي المواصفات التي يجب على المهندسين التحقق منها، وما هي اعتبارات الشراء المهمة عند تحديد مصدر لوحدة موجودة أو بديلة. ويوضح أيضًا أهمية تحديد النموذج الدقيق قبل التثبيت.

جدول المحتويات

1. ما هو شنايدر ILM1003P01A0000؟
2. كيف تعمل بنيتها المؤازرة المتكاملة؟
3. ما هي المواصفات الرئيسية؟
4. كيف يعمل المحرك في تطبيقات الحركة؟
5. أين يمكن استخدام ILM1003P01A0000؟
6. لماذا يعد تصميم المؤازرة المتكامل ذا قيمة؟
7. ما الذي يجب على المهندسين التحقق منه قبل التثبيت؟
8. ما الذي يهم عند تحديد مصادر هذا النموذج أو استبداله؟
9. كيف يمكن للمستخدمين تحسين الموثوقية على المدى الطويل؟
10. الأسئلة المتداولة
11. الأفكار النهائية

ما هو شنايدر ILM1003P01A0000؟

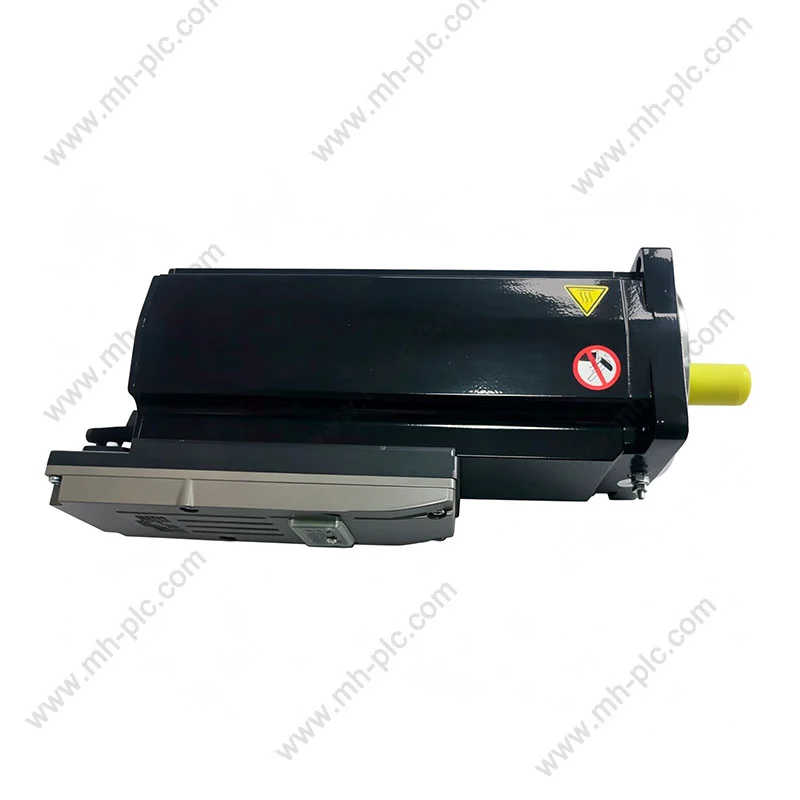

شنايدر ILM1003P01A0000 هو محرك سيرفو متكامل من عائلة Lexium 62 ILM. على عكس الترتيب المؤازر التقليدي الذي يتم فيه تثبيت المحرك وإلكترونيات القيادة كمكونات منفصلة، ​​تجمع وحدة ILM المدمجة بين إلكترونيات التحكم في الحركة مع مجموعة المحرك.

تحدد شنايدر إلكتريك النموذج على أنه محرك سيرفو متكامل مزود بـشفة 100 مم، عزم دوران 5.8 نيوتن متر، سرعة 3000 دورة في الدقيقة، عمود أملس، ردود فعل SinCos أحادية الدوران 128، بدون فرامل. يرتبط النموذج ببنيات مؤازرة موزعة تهدف إلى نقل إلكترونيات القيادة بالقرب من وحدة المحرك والماكينة.

هذا التمييز مهم للمهندسين الذين يستبدلون مكونًا موجودًا. ILM1003P01A0000 ليس مجرد محرك تيار متردد عام بقدرة 1.1 كيلووات. يجب أن يتوافق تكوين ردود الفعل، وبنية المحرك المتكامل، والأبعاد الميكانيكية، ومتطلبات الاتصال، والخصائص الكهربائية مع الماكينة.

كيف تعمل بنيتها المؤازرة المتكاملة؟

المفهوم الرئيسي وراء أجهزة متكاملة هو اللامركزية. تقوم أنظمة الحركة التقليدية في كثير من الأحيان بوضع مكبرات الصوت المؤازرة داخل خزانة التحكم وتوصيلها بالمحركات من خلال كابلات الطاقة والتغذية المرتدة. يقوم جهاز مؤازر متكامل بنقل إلكترونيات القيادة المهمة إلى مجموعة جانب المحرك.

يمكن أن يكون هذا النهج مفيدًا بشكل خاص للآلات المبنية من وحدات مستقلة. يمكن أن تحتوي كل وحدة حركة على محرك سيرفو خاص بها والإلكترونيات المرتبطة بها، بينما تتعامل بنية الآلة مع الاتصالات وتوزيع الطاقة من خلال التوصيلات المناسبة.

• تكامل المحرك والقيادة:يقلل من الحاجة إلى التعامل مع المحرك ومكبر الصوت كوحدات منفصلة تمامًا.
• التثبيت الموزع:يسمح بوضع مكونات التحكم في الحركة بالقرب من المحور الميكانيكي.
• بناء الآلة المعيارية:يدعم المعدات المصنوعة من وحدات الحركة المتكررة.
• تقليل الاعتماد على الخزانة:يمكن أن يساعد المهندسين على تحسين مساحة خزانة التحكم.
• تكامل التعليقات:يعد تكوين التشفير جزءًا من مجموعة المحرك المحددة وليس مكونًا خارجيًا مستقلاً.

والنتيجة هي فلسفة مختلفة لتصميم الماكينة: فبدلاً من تركيز كل مكون حركة داخل خزانة مركزية، يتم توزيع وظائف التحكم المحددة في جميع أنحاء الماكينة.

ما هي المواصفات الرئيسية؟

إن فهم رقم الطراز وحده لا يكفي للاستبدال الآمن. توفر المواصفات التالية نقطة بداية فنية مفيدة للمهندسين الذين يقومون بتقييم ILM1003P01A0000.

تحدد بيانات الموزع المستقل أيضًا الوحدة على أنها محرك مؤازر يعمل بالتيار المتردد مزود بتشفير مطلق، وطاقة نشطة تبلغ حوالي 1.1 كيلووات، وحماية IP54، وتكوين تركيب 100 × 100 مم. يجب دائمًا التحقق من هذه التفاصيل ومقارنتها بالوثائق الفنية المعمول بها للجهاز المحدد والإصدار الإقليمي.

كيف يعمل المحرك في تطبيقات الحركة؟

يتم اختيار محرك سيرفو ليس فقط وفقًا للقدرة الحصانية أو عزم الدوران المقدر. إن قدرتها على التسريع والتباطؤ والحفاظ على الوضع والاستجابة للأوامر والعمل بشكل متكرر تحت الأحمال المتغيرة لها نفس القدر من الأهمية.

مع السرعة المقدرة البالغة 3000 دورة في الدقيقة وعزم الدوران المقدر حوالي 3.5 نيوتن متر، يناسب ILM1003P01A0000 تطبيقات الحركة التي تتطلب حركة دورانية يمكن التحكم فيها بدلاً من التشغيل البسيط بسرعة ثابتة. يسمح نظام التغذية المرتدة المتكامل الخاص به لبنية التحكم بمراقبة موضع الدوار ودعم التحكم في حركة الحلقة المغلقة.

تعتبر مواصفات عزم الدوران المماطلة البالغة 5.8 نيوتن متر تقريبًا ذات أهمية خاصة عند تقييم التسارع وظروف التحميل المؤقتة. ومع ذلك، لا ينبغي للمهندسين التعامل مع عزم الدوران المتوقف كتصنيف تشغيل مستمر. يجب أن تأخذ حسابات الحمل الفعلية في الاعتبار التسارع، ودورة العمل، والقصور الذاتي، ونسبة علبة التروس، والاحتكاك، وتوجيه الماكينة، والظروف المحيطة، ونظام القيادة الكامل.

أين يمكن استخدام ILM1003P01A0000؟

تجعل البنية المتكاملة هذا النوع من المؤازرة جذابًا بشكل خاص للآلات الآلية حيث تعد المحاور المتعددة والتخطيطات المدمجة والبناء المعياري أمرًا مهمًا.

يجب دائمًا تحديد مدى ملاءمة التطبيق من متطلبات المحور الفعلية. قد يظل النموذج المتوافق ميكانيكيًا غير مناسب إذا اختلفت الواجهة الكهربائية أو بنية الاتصال أو ملف تعريف التحميل أو متطلبات التغذية الراجعة.

لماذا يعد تصميم المؤازرة المتكامل ذا قيمة؟

إن أكبر ميزة للمؤازرة المتكاملة ليست مجرد دمج مكونين. الفائدة الأكبر هي إمكانية تغيير كيفية تصميم الآلة فعليًا.

1. بنية آلة أكثر مرونة:يمكن للمكونات المؤازرة الموزعة أن تساعد صانعي الآلات في تنظيم أنظمة الحركة حول وحدات الآلة الفردية.
2. التوفير المحتمل في مساحة الخزانة:يمكن أن يؤدي نقل إلكترونيات المحرك بعيدًا عن الخزانة المركزية إلى توفير مساحة لأجهزة PLC، ومعدات السلامة، وتوزيع الطاقة، والمكونات الأخرى.
3. تقليل الفصل التقليدي بين محرك الأقراص:يتم توفير المحرك ومحرك الأقراص كوحدة متكاملة، مما يبسط تكوينات معينة للمعدات.
4. مناسبة للأنظمة متعددة المحاور:يمكن أن تكون بنية الحركة الموزعة جذابة بشكل خاص عندما تحتوي الآلة على العديد من المحاور المؤازرة.
5. الهندسة المعيارية:يمكن لمصنعي الآلات تصميم وحدات حركة قابلة للتكرار حول مجموعات مؤازرة محددة.

تكون هذه المزايا أكثر قيمة عندما يتم تصميم الماكينة حول الحركة الموزعة منذ البداية. يمكن أن يؤدي تحديث أجهزة مؤازرة مدمجة في نظام تقليدي دون التحقق من الاتصالات، وتوزيع الطاقة، والتبريد، والكابلات، ومتطلبات البرامج إلى خلق مشكلات تشغيل غير ضرورية.

ما الذي يجب على المهندسين التحقق منه قبل التثبيت؟

إن التحديد الصحيح لرقم الجزء هو الخطوة الأولى، ولكنه ليس الخطوة النهائية. قبل تثبيت ILM1003P01A0000، يجب على المهندسين وفرق الصيانة التحقق من النقاط التالية.

• رقم الجزء الدقيق:قم بتأكيد كل حرف من ILM1003P01A0000.
• الأبعاد الميكانيكية:تحقق من الحافة، والعمود، وفتحات التثبيت، والوصلات، وخلوص التثبيت.
• متطلبات الفرامل:تم تحديد هذا الطراز بدون فرامل، لذا تتطلب المحاور الرأسية أو المحملة بالجاذبية اهتمامًا خاصًا.
• تكوين ردود الفعل:تأكد من ترتيب جهاز التشفير أحادي الدورة SinCos والتوافق مع التحكم في الماكينة.
• نظام الاتصالات:تحقق من بنية الشبكة ووحدة التحكم المطلوبة.
• المتطلبات الكهربائية:تحقق من الجهد والتيار وترتيب الكابلات ومتطلبات الطاقة على مستوى النظام.
• الظروف البيئية:تحقق من حماية العلبة ودرجة الحرارة والرطوبة والغبار والاهتزاز وبيئة التثبيت.
• حساب الحمل:تأكد من عزم الدوران المستمر وعزم الدوران الأقصى والتسارع والقصور الذاتي ودورة العمل.
• توافق البرامج:تأكد من أن برنامج التحكم في الحركة الحالي والتكوين يمكنه دعم الجهاز المقصود.

ما الذي يهم عند تحديد مصادر هذا النموذج أو استبداله؟

بالنسبة لفرق الصيانة، أحد أكبر التحديات التي تواجه منتجات الأتمتة الصناعية القائمة هو الحصول على المكون الدقيق عندما تكون الآلة قيد التشغيل لسنوات عديدة.

توفر الصفحات الإقليمية لشركة شنايدر إلكتريك حاليًا معلومات مختلفة عن دورة حياة هذا المرجع. تشير إحدى الصفحات الإقليمية الرسمية إلى أن ILM1003P01A0000 قد تم إيقافه في فبراير 2023 ولم يكن هناك بديل مباشر مدرج، بينما تشير صفحة إقليمية أخرى إلى نهاية الخدمة القياسية في سبتمبر 2025. وهذا يعني أنه لا ينبغي للمشترين افتراض أن القائمة عبر الإنترنت تمثل تلقائيًا التوفر الحالي للمصنع.

عند شراء وحدة للصيانة أو ترميم الماكينة، ضع في اعتبارك ما يلي:

يجب أن يكون مورد المكونات الصناعية الموثوق به قادرًا على تقديم تعريف واضح للمنتج، ومعلومات الحالة، والوثائق الفنية حيثما كان ذلك متاحًا، والتواصل الشفاف حول حالة المخزون.

كيف يمكن للمستخدمين تحسين الموثوقية على المدى الطويل؟

تعتمد موثوقية المؤازرة على ما هو أكثر بكثير من المحرك نفسه. تؤثر المحاذاة الميكانيكية وتوجيه الكابلات والظروف البيئية وتكوين وحدة التحكم والإدارة الحرارية على عمر الخدمة.

• حافظ على نظافة أسطح التثبيت ومحاذاة بشكل صحيح.
• تجنب الأحمال الشعاعية أو المحورية المفرطة على العمود.
• فحص الموصلات والكابلات أثناء الصيانة المجدولة.
• منع الاهتزاز غير الضروري والصدمات الميكانيكية.
• تأكد من أن درجات حرارة التشغيل تظل ضمن المواصفات المعمول بها.
• مراقبة الضوضاء غير العادية أو الاهتزاز أو درجة الحرارة أو أخطاء الموضع.
• الاحتفاظ بسجلات دقيقة لمعلمات المؤازرة وتكوين الماكينة.
• حافظ على تحديد المكونات البديلة بشكل صحيح وإمكانية تتبعها.

عندما يتم استبدال جهاز مؤازر، يجب أن يشمل التشغيل أكثر من مجرد تشغيل الجهاز. يجب التحقق من التعرف على ردود الفعل ومعلمات المحرك والاتجاه والحدود والتسارع والتباطؤ والحمل الميكانيكي ووظائف السلامة وفقًا لإجراءات الشركة المصنعة للآلة.

الأسئلة المتداولة

الأفكار النهائية

الشنايدر ILM1003P01A0000يمثل أسلوبًا موزعًا للتحكم في الحركة حيث يتم دمج المحرك المؤازر ووظائف القيادة في وحدة مدمجة من جانب الماكينة. إن شفة 100 مم، وعزم الدوران المقدر حوالي 3.5 نيوتن متر، وعزم الدوران المتوقف 5.8 نيوتن متر، وسرعة 3000 دورة في الدقيقة، والعمود الأملس، وردود فعل SinCos أحادية الدوران، والتكوين الخالي من الفرامل، تجعل مطابقة المواصفات الدقيقة أمرًا ضروريًا عند تقييم المكون لآلة موجودة.

بالنسبة لمصنعي الآلات، يمكن أن توفر البنية المتكاملة مزايا مفيدة في تصميم المعدات المعيارية وتنظيم خزانة التحكم. ومع ذلك، بالنسبة لفرق الصيانة، قد تكون المشكلة الأكثر أهمية هي تحديد مصدر المكون الأصلي الصحيح والتحقق من حالة دورة حياته. تشير المعلومات الإقليمية الرسمية إلى أن النموذج قد خضع لتغييرات في دورة الحياة، لذا يجب أن تتضمن قرارات الشراء حالة المنتج والوثائق والتوافق وتخطيط الصيانة المستقبلية.
